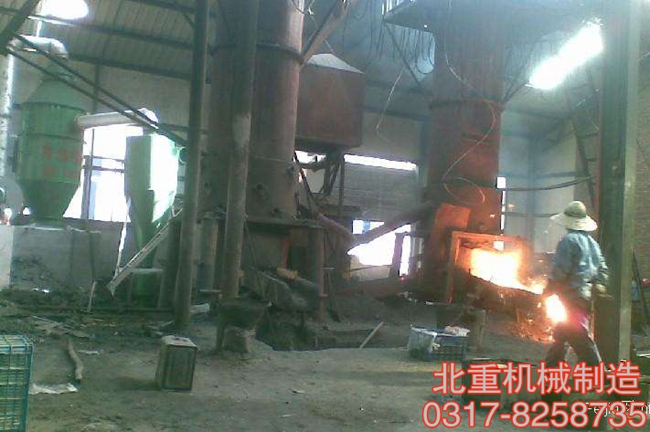

鑄鐵焊接平板/平臺澆注沖天爐取得高溫鐵液有三種辦法：一是好的爐型，如兩排大間距，冷風+固定碳在85%以上的優(yōu)質焦炭，出鐵溫度可在 1480℃以上。二是富氧送風，此法煩瑣，調溫疾速及時，但受供氧條件的限制，局限性很大。三是熱送風，不同熱風安裝風溫由150℃至600℃不等，適于開爐時間較長的工廠運用。

我國鑄造焊接平臺廠家多數(shù)消費范圍較小，因而在相當時期內(nèi)，“辦法一”將是主要的措施。冷風作業(yè)，沖天爐的熱應用率低，從可持續(xù)開展的戰(zhàn)略思索，熱風沖天爐契合節(jié)能的國策，而且可分離著處理環(huán)境污染，滿足社會生態(tài)請求。隨著世界經(jīng)濟一體化進程的開展，鑄鐵焊接平板/平臺鑄造業(yè)必將重組、兼并，擴展范圍，實行集約化消費，熱風作業(yè)將逐漸擴展其應用范圍。采用熱風與否必需思索的兩個問題是，鑄造鑄鐵焊接平板/平臺-平板能否有足夠的連續(xù)作業(yè)時間，以及一次性投入的幾和投資的回收期。

鑄鐵焊接平板/平臺應用爐氣物理熱的爐膽熱風，風溫在150℃~250℃，穩(wěn)定在300℃以上的尚少。這種爐子配合中等以上質量（固定碳>80%）的焦炭，可得到1450℃~1500℃的鐵液。同時應用物理熱和化學熱的沖天爐，風溫在400℃~600℃，出爐溫度可超越1500℃。風溫在350℃以上，沖天爐有明顯的冶金效果，爐內(nèi)氧化氛圍大為改善，爐渣活潑，渣中FeO<3%,鐵液S低，爐內(nèi)元素燒損減少，濕底作業(yè)時[Si]有所增加。從我國工廠經(jīng)濟實力思索，應該著力開發(fā)高效、適用、經(jīng)濟型的熱風沖天爐。

除了優(yōu)質焦和熱風外，含有CaO的鑄造電石和特種碳化硅壓鐵參加爐內(nèi)都有提溫的輔助作用。鑄造電石還是一種強脫硫劑；特種碳化硅壓塊作為爐料兼有增硅增碳和促進爐渣脫硫的功用。穩(wěn)定沖天爐爐膛尺寸低質爐襯資料會帶來一系列不良的影響：爐襯腐蝕物污染鐵液；腐蝕物改動爐渣的物理化學性狀，從而影響爐子的順行和去硫效果；爐膛擴展，毀壞熔煉的穩(wěn)定性，開爐時間一長，后期會呈現(xiàn)鐵液溫度降落，燒損增加，鐵液氧化的現(xiàn)象。

開爐在8–12h時，應注重爐襯資料的質量，敷搗料濕度要小，搗打密度要大。封爐連續(xù)作業(yè)時，爐體與風口應停止水冷，爐身、爐缸采用高鋁磚、ASC磚和 ASC搗打料。該類爐子的連續(xù)工作時間，視系統(tǒng)設計、爐襯質量和管理程度的不同，變動于1~6周。目前國內(nèi)已有消費優(yōu)質爐襯資料的廠家和經(jīng)銷國外產(chǎn)品的公司。

北重機械焊接平臺廠家自主研發(fā)三維焊接平臺、T型槽焊接平臺、焊接劃線平臺、鑄鐵焊接平臺、三維柔性焊接平臺等十多個鑄鐵平臺系列產(chǎn)品，免費咨詢熱線：0317-8258735  15720411735  公司QQ: 1191326529
